山东诚远数控设备有限公司

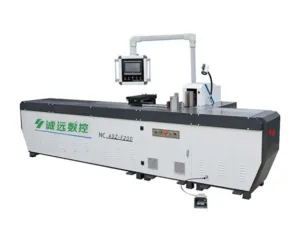

NC.40Z-2000数控母线折弯机是一款用于铜，铝排折弯的高效率、高自动化、高精度的加工设备；机器采用油压为主动力，CNC为控制单元，配备自主研发的CAD/CAM软件系统，使机器的自动化程度在同行业处于领先水平；是高低压开关，箱式变电站，变压器，母线槽等行业“母线”加工的理想设备；

1、机械结构：

本机采用“开式折弯”结构，加强为150mm的45钢板调质热处理作为机体受力平台，将液压缸安装在受力平台上，有结构简单，受力合理，取放材料方便，视线较好等优点。

2、液压部分：

本机液压部分采用“双速进给”，一个电动机带动双联泵供油，机器可以实现：快进，快退和慢速工进，在提高加工效率的同时有效保证了折弯的精度。液压胶管采用国标A型连接方式，连接方便，稳固耐用，维修方便。

X液压折弯：

出力为400KN的高精度液压缸，配合折弯模具实现折平弯，立弯，扭花，压电缆接头等加工，运动检测采用2种方式检测，分为直线位移检测和被动检测；并可通过加装带有“旋转编码器的电子凹模”来提高折平弯的精度和折弯痕迹。

Y挡料部分：

机器的挡料部分采用模块化设计，可以根据客户需求选择所需的数控挡料长度，挡料部分采用“双直线导轨”的桥式结构，运行平稳.

电气部分：

采用触摸屏人机界面，配合自主开发的折弯程序，界面清晰，架构简单。

软件部分：

本机可单独编程或与LJMX-2014.02数控编程软件配合使用，操作简单，机器和软件互不干涉，维护方便。LJMX-2014.02数控编程软件是我公司自主研发的，用于母线自动化加工的专用软件.

随机维修工具1、备用密封圈1包、脚踏开关1件。
